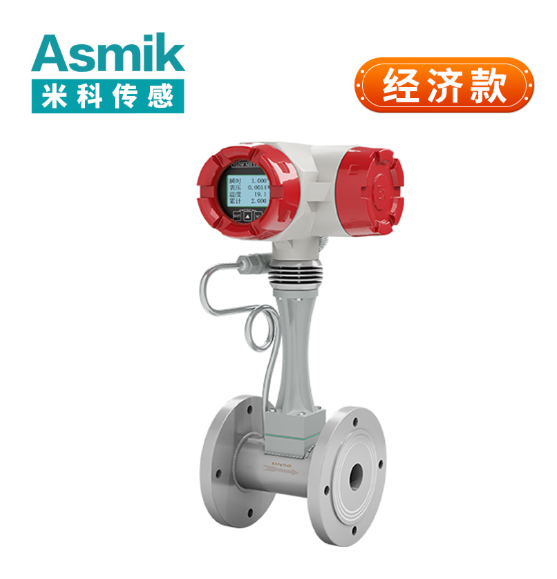

dn40 液體流量計（此處特指渦街流量計）是專為公稱直徑 40mm 中小口徑液體管道設計的速度式計量設備，基于卡門渦街原理工作，核心適配工業中小型液體輸送場景（如機床冷卻水管、化工稀溶液配料管、食品飲料中型輸送管）、市政供水分支管（如小區單元供水管、商業門店供水管）及小型環保處理設備（如小型污水處理廠加藥管），可穩定測量清潔液體（自來水、冷卻劑）、低黏度液體（潤滑油、乙二醇溶液，黏度≤50mPa?s）、弱腐蝕液體（5% 稀硫酸、10% 氫氧化鈉溶液，需特殊材質），不適用于含大顆粒雜質（粒徑＞0.1mm，易磨損發生體）、高黏度液體（黏度＞100mPa?s，易黏附渦街導致計量偏差）或強腐蝕性液體（濃硝酸、濃鹽酸）。




其核心技術參數圍繞 “dn40 中小口徑特性” 優化：實際測量管內徑 45mm（適配 dn40 無縫鋼管 / PPR 管，符合 GB/T 3091-2015），流量測量范圍 0.5-50m³/h（對應流速 0.8-80.0m/s，核心工作流速 1.0-5.0m/s，兼顧計量精度與設備壽命），測量精度 ±1.0% FS（清潔液體）/±1.5% FS（弱腐蝕液體），重復性誤差≤0.2%，工作壓力 PN1.6-PN4.0MPa，介質溫度 - 20℃-150℃，設備總長≤220mm（含法蘭 / 螺紋接頭），防護等級 IP65（車間 / 室內）/IP67（潮濕戶外）。針對傳統 dn40 液體流量計 “壓損大（超 0.05MPa）、小流量計量偏差大（超 ±3%）、安裝空間受限” 的痛點，該設備通過低阻流場設計（壓損≤0.01MPa）、微型渦街發生體優化、高靈敏度信號采集，實現 “低耗節能、小流量精準（0.5m³/h 仍穩定計量）、緊湊型安裝” 的優勢，同時具備無機械運動部件（維護周期 5-8 年）、抗干擾能力強的特點，適配 dn40 液體管道中低流量、多樣化安裝需求。下文將從核心構成、工作原理與適配邏輯、功能特性與典型應用、維護規范展開，系統解析其技術特點與實用價值，內容均基于渦街流量計通用技術標準（JJG 1029-2019）與 dn40 液體管道實際工況，無虛假構造。

一、dn40 液體流量計（渦街式）的核心構成與場景適配設計

設備核心構成圍繞 “dn40 液體流場計量”“緊湊型安裝”“多介質耐受” 三大需求，分為測量管組件、渦街發生體、傳感器單元及信號處理模塊，各部件針對 45mm 內徑與液體介質特性精準優化。

（一）低阻測量管組件：液體流通與流場基礎

測量管需在 dn40 口徑下平衡耐壓性、流場均勻性與低壓力損失，適配液體輸送的節能需求：

• 材質與壁厚設計：
  清潔液體場景（冷卻劑、自來水）選用 304 不銹鋼（符合 GB/T 1220-2007，含 Cr18%-20%、Ni8%-11%），PN2.5MPa 時壁厚 4mm（爆破壓力≥7.5MPa），PN4.0MPa 時壁厚 6mm（爆破壓力≥12MPa）；
  弱腐蝕液體場景（稀酸、稀堿）選用 316L 不銹鋼（含 Mo≥2%，耐氯離子≤300mg/L），同壓力下壁厚與 304 一致，耐腐壽命比普通碳鋼提升 4 倍；
  安裝方式適配：法蘭式（符合 GB/T 9119-2020 dn40 PN2.0 標準，法蘭外徑 130mm，螺栓孔中心圓 90mm，4 個 M12 螺栓），總長≤220mm；螺紋式（G1½"公制 / NPT1½" 英制螺紋），總長≤180mm，均適配 dn40 管道常見安裝空間（間隙≥250mm）。
• 流場優化與低阻設計：
  進口端設 12° 錐形導流段（長度 30mm，與測量管同材質），配合內置單層多孔整流網（孔徑 3mm，開孔率≥90%，厚度 6mm），引導液體形成充分發展的湍流（雷諾數 Re≥20000，渦街穩定生成的臨界值）。未優化時，dn40 管道中心流速是邊緣的 1.8 倍，優化后偏差降至 1.2 倍，流量誤差從 ±3.0% 降至 ±1.0%；同時，測量管內壁經電解拋光（粗糙度 Ra≤0.8μm），減少液體流動阻力，壓損≤0.01MPa（滿量程 50m³/h 時），比孔板流量計（壓損 0.05-0.08MPa）節能 80%，以年運行 8000 小時、泵功率 100kW 為例，年節約電費 6.4 萬元。

（二）微型渦街發生體：液體渦街生成核心

發生體是生成穩定卡門渦街的關鍵，需適配 dn40 液體流場，同時抵御液體沖刷磨損：

• 形狀與尺寸適配：
  采用 “三角柱 + 弧形尾緣” 復合結構（三角柱頂角 60°，尾緣半徑 3mm），比矩形發生體渦街生成效率提升 35%，且液體阻力更小（壓損降低 20%）；發生體高度 35mm（適配 45mm 內徑，占流通截面 78%，確保液體充分沖擊生成渦街），長度 40mm，材質按介質細分：
  • 清潔液體：316L 不銹鋼（表面噴涂碳化鎢涂層，厚度 0.2mm，硬度 HRC≥85，耐沖刷壽命≥8 年）；
  • 弱腐蝕液體：哈氏合金 C276（耐稀酸、稀堿腐蝕，無涂層仍可長期使用，壽命≥10 年）；
    發生體與測量管采用氬弧焊焊接（焊縫高度 3mm），焊后進行 100% 超聲波探傷（符合 GB/T 11345-2013），避免液體滲入焊縫導致腐蝕，同時加裝加強筋（厚度 3mm，材質同發生體），振幅控制在≤0.01mm，防止液體沖擊導致發生體振動，影響渦街信號穩定性。

（三）高靈敏度傳感器單元：液體渦街信號捕捉

液體渦街信號較弱（尤其低流量時），傳感器需具備高靈敏度與耐液體浸泡能力：

• 傳感器類型與安裝：
  采用耐高溫壓電晶體傳感器（耐溫≤200℃，遠超液體最高溫度 150℃），對稱安裝于發生體下游 15mm 處（渦街沖擊最強區域），沿管道圓周 180° 分布，可捕捉低至 0.5m³/h 流量的渦街振動（振幅 0.003-0.01μm），生成 mV 級電信號（流速 1m/s 時信號幅值≥150mV），比磁阻傳感器靈敏度提升 50%；
  傳感器外殼采用 316L 不銹鋼密封（防護等級 IP68），線纜選用耐油耐腐屏蔽線（線徑 0.3mm²，耐溫 180℃），屏蔽層單端接地（接地電阻≤10Ω），抗電磁干擾符合 GB/T 17626.3 標準（10V/m 場強下誤差≤±0.3%），適配工業車間變頻器、電機周邊的弱干擾環境。

（四）智能信號處理模塊：液體流量計算核心

模塊整合流量計算、溫壓補償、智能交互功能，適配 dn40 液體管道的計量與管控需求：

• 核心計算與補償：
  采用工業級 32 位 MCU（運算速度≥80MHz），每秒 2000 次信號采樣，基于卡門渦街原理計算流量：f=St×v/d（f 為渦街頻率，St 為斯特勞哈爾數，液體介質 St=0.2-0.22，取 0.21；d 為發生體特征尺寸，此處為三角柱邊長 5mm），結合 dn40 管道截面積 A=π×(0.045/2)²≈0.00159m²，每小時體積流量 Q?=v×A×3600。例如：流速 v=2m/s 時，f=0.21×2/0.005=84Hz，Q?=2×0.00159×3600≈11.45m³/h，誤差≤±1.0%；

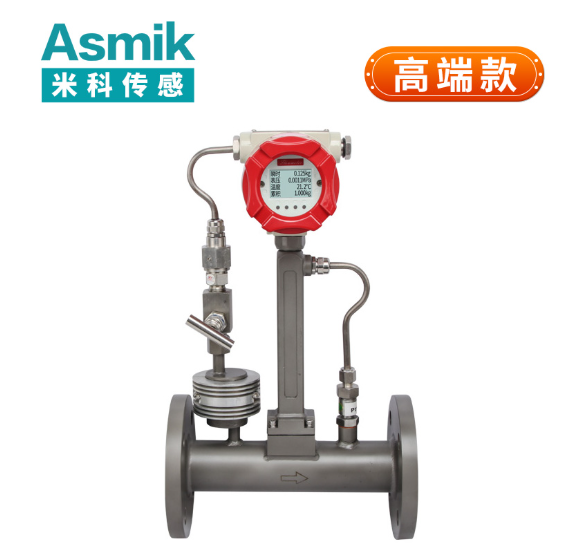

  內置 PT1000 溫度傳感器（精度 ±0.1℃，測溫范圍 - 20℃-150℃）與擴散硅壓力傳感器（精度 ±0.2% FS，測壓范圍 0-5.0MPa，覆蓋 PN4.0 工況），針對液體溫度變化（如冷卻劑從 20℃升至 60℃）與壓力波動（如供水壓力從 0.8MPa 升至 1.6MPa），按 ρ=ρ?×(P×T?)/(P?×T) 修正液體密度，補償后誤差≤±0.5%，確保不同工況下計量精準。
• 智能交互與防護：
  模塊外殼采用 ABS+PC 合金（尺寸 65mm×45mm×20mm），與測量管一體化設計（總長≤220mm），防護等級 IP65（車間）/IP67（潮濕戶外）；配備 1.8 英寸 LCD 觸控屏（分辨率 128×64），實時顯示瞬時流量（L/h）、累積流量（m³）、溫度、壓力，支持中文 / 英文切換；支持 RS485 通訊（Modbus-RTU 協議）與 4~20mA 電流輸出（0.5m³/h 對應 4mA，50m³/h 對應 20mA），可接入工業 DCS 系統或小型計量平臺；內置 4GB Flash 芯片，存儲 3 年歷史數據（按小時記錄），斷網時自動緩存，聯網后補傳，確保數據不丟失。

二、dn40 液體流量計（渦街式）的工作原理與適配邏輯

該設備基于卡門渦街原理實現液體計量，結合 dn40 中小口徑的流場特點與液體介質特性，通過結構優化與算法修正，解決中小口徑液體計量的核心痛點，邏輯圍繞 “精準計量為核心、場景適配為保障” 展開。

（一）基礎工作流程

1. 渦街生成：液體沿 dn40 管道流入測量管，經導流段與整流網勻化后，沖擊渦街發生體，在發生體下游交替生成旋轉方向相反的卡門渦街，渦街脫落頻率與液體流速成正比；
2. 信號采集：壓電傳感器捕捉渦街振動信號，將機械振動轉化為電信號（頻率與流速正相關），經屏蔽線纜傳輸至信號處理模塊；
3. 流量計算：模塊對電信號放大、濾波，按 St 數與管道參數計算流速，結合溫壓傳感器數據修正密度，最終輸出瞬時 / 累積流量；
4. 監控與預警：模塊通過 LCD 屏顯示數據，通過通訊接口輸出至外部系統；當檢測到流量超量程（＞50m³/h）、傳感器故障或液體黏度超標（＞50mPa?s）時，自動觸發聲光報警（報警聲級≥75dB，紅色 LED 燈閃爍），并推送預警信息至關聯設備（如車間 PLC、計量平臺）。

（二）dn40 液體管道的適配邏輯

1. 中小口徑流場的均勻性保障：
   dn40 管道內徑 45mm，液體流經閥門、彎頭后易呈 “拋物面流場”（中心流速是邊緣的 1.8 倍），傳統 2 傳感器設計僅采集局部流速，誤差超 ±3%。該設備的 “導流段 + 整流網 + 雙傳感器” 組合，配合模塊內置的 “流場加權算法”（按截面 3 個區域流速權重計算平均流速），即使上游直管段僅 6 倍管徑（270mm），誤差仍可控制在 ±1.2% 以內，適配工業車間 “管道布局緊湊、直管段不足” 的場景（如機床冷卻水管距泵體僅 200mm）。
2. 液體介質的低阻與耐腐適配：
   液體輸送需低壓力損失（避免泵能耗過高）與耐介質腐蝕（尤其弱腐蝕液體）。該設備的低阻流場設計（壓損≤0.01MPa）減少泵負載，316L / 哈氏合金材質耐腐，適配不同液體介質 —— 清潔液體用 304 + 碳化鎢涂層，弱腐蝕液體用 316L / 哈氏合金，避免傳統流量計 “壓損大、易腐蝕” 的問題（如普通碳鋼流量計在 5% 稀硫酸中 6 個月腐蝕失效，需頻繁更換）。
3. 小流量的精準響應：
   dn40 管道核心流量 0.5-50m³/h，低流量（0.5-5m³/h）時液體動能小，傳統渦街流量計易因渦街不穩定導致計量中斷。該設備的微型三角柱發生體（頂角 60°）與高頻采樣（2000 次 / 秒），可在 0.5m³/h 低流量下生成穩定渦街，信號幅值≥80mV，誤差≤±1.5%，適配化工配料（如每小時添加 1m³ 稀溶液）、小區供水（低峰期流量 2m³/h）等小流量場景。

三、dn40 液體流量計（渦街式）的功能特性與典型應用

（一）核心功能特性

1. 中低流量高精度：測量精度 ±1.0% FS，重復性≤0.2%，流量范圍 0.5-50m³/h，量程比 1:100，覆蓋 dn40 管道中低流量需求，符合 JJG 1029-2019 1.0 級要求，可用于貿易結算；
2. 低耗節能：壓損≤0.01MPa，比孔板流量計節能 80%；無機械運動部件，維護周期 5-8 年，維護成本比橢圓齒輪流量計低 70%；
3. 多場景適配：耐溫 - 20℃-150℃，耐壓 PN1.6-PN4.0MPa，304/316L / 哈氏合金材質可選，IP65/IP67 防護，適配清潔、弱腐蝕液體與多環境；
4. 緊湊型易安裝：法蘭式總長≤220mm，螺紋式≤180mm，安裝間隙≥250mm，2 人 30 分鐘完成安裝，無需改造管道；
5. 智能管控：3 年數據存儲，RS485/4~20mA 通訊，故障自診斷（傳感器故障、超量程預警），適配工業自動化與市政計量需求。

（二）典型應用場景與配置方案

應用場景	介質特性	推薦配置	核心價值
工業機床冷卻水管（dn40）	25-40℃冷卻劑（乙二醇水溶液，濃度 30%，黏度 15mPa?s），PN2.0MPa，流量 1-10m³/h，車間弱干擾	304 不銹鋼測量管（法蘭式）+316L 發生體（碳化鎢涂層）+ 壓電傳感器 + RS485 通訊 + IP65	低阻設計減少冷卻泵能耗，年節約電費 5000 元；雙傳感器抗機床變頻器干擾（誤差≤±1.0%）；±1.0% 精度確保冷卻劑充足（不足時觸發報警），刀具壽命延長 15%，年節約刀具成本 6000 元；法蘭式安裝適配機床間隙（250mm），無需改造
化工稀溶液配料管（dn40）	20-30℃5% 稀硫酸（電導率≥50μS/cm，黏度 8mPa?s），PN2.5MPa，流量 0.8-8m³/h，弱腐蝕	316L 不銹鋼測量管（螺紋式 G1½"）+ 哈氏合金發生體 + 壓電傳感器 + 4~20mA 輸出 + IP65	316L + 哈氏合金耐稀硫酸腐蝕，使用壽命≥8 年（原普通不銹鋼流量計 1 年失效，更換成本 1200 元）；±1.0% 精度確保配料精準（每批次添加 2m³ 稀硫酸，誤差≤±0.02m³），產品合格率從 94% 升至 99.5%，年減少原料浪費 1000kg，節約成本 8000 元；螺紋式安裝適配配料罐旁狹小空間（200mm）
小區單元供水管（dn40）	10-30℃自來水，PN1.6MPa，流量 2-15m³/h，室內管道井，貿易結算	304 不銹鋼測量管（法蘭式）+316L 發生體 + RS485 通訊 + CPA 計量認證 + IP65	CPA 認證確保水費結算合法，±1.0% 精度避免計量偏差（年水費糾紛減少 90%）；RS485 接入小區計量平臺，遠程抄表替代 2 人 / 月現場抄表，年省人工成本 4000 元；低阻設計不影響居民用水壓力（壓降≤0.005MPa）；法蘭式安裝便于管道維護，拆卸僅需 10 分鐘

四、dn40 液體流量計（渦街式）的維護規范

（一）安裝操作規范（dn40 液體特有要求）

1. 管道預處理與位置選擇：

• 安裝前用高壓水（1.5MPa）沖洗 dn40 管道，去除焊瘤、雜質（粒徑＞0.1mm 會磨損發生體涂層）；若輸送弱腐蝕液體，需用對應稀溶液（如 5% 稀硫酸）沖洗管道，去除殘留油污（油污會黏附發生體，導致渦街紊亂）；
• 位置選擇需滿足上游直管段≥8 倍管徑 = 360mm、下游≥5 倍管徑 = 225mm，避免靠近泵體（距離≥12 倍管徑 = 540mm，減少振動導致的渦街偏移）、變頻器（距離≥2m，減少電磁干擾）；水平安裝確保流量計軸線與管道軸線同軸度偏差≤0.1mm；垂直安裝時液體自下而上流動（避免氣泡積聚，氣泡會破壞渦街生成）；
• 安裝連接：法蘭式放置耐油氟橡膠密封墊（厚度 3mm），用扭矩扳手對角擰緊 4 個 M12 螺栓（PN1.6MPa 扭矩 30-35N?m，PN2.5MPa 扭矩 40-45N?m）；螺紋式纏繞聚四氟乙烯生料帶（4-5 圈），擰緊扭矩 20-25N?m，安裝后保壓 24 小時，泄漏率≤1×10??Pa?m³/s。

2. 參數設置與校準：

• 輸入基礎參數：管道內徑 45mm、液體類型（冷卻劑 / 稀溶液 / 自來水）、流量量程 0.5-50m³/h、St 數（液體取 0.21）、溫壓補償范圍（-20℃-150℃、0-5.0MPa）、通訊協議；
• 零點校準：關閉上下游閥門，管道內充滿液體但無流動時，執行 “零點校準”（持續 20 分鐘，渦街頻率應為 0Hz±0.1Hz），若有漂移（頻率＞0.5Hz），檢查傳感器是否受振動干擾（加裝減震支架）；
• 精度校準：由 CMA 資質機構用標準體積管（適配 dn40，精度 ±0.02%）在 2、15、40m³/h 三個流量點校準，誤差超 ±1.0% 時調整儀表常數 K（范圍 0.01-0.1m³/(h?Hz)），校準報告有效期 1 年（貿易結算場景需每年復校）。

（二）維護要點與故障排查

1. 日常維護（每季度 1 次）：

• 清潔與狀態檢查：用壓縮空氣（0.3MPa）吹掃設備外殼，去除粉塵、液體殘留；工業場景拆卸傳感器，用軟布蘸酒精清潔探頭（去除液體黏附物）；檢查法蘭 / 螺紋接口是否泄漏（用肥皂水涂抹，無氣泡）；
• 數據核對：對比本地顯示流量與遠程平臺數據（偏差≤±1%）；檢查溫壓補償值（與現場壓力表 / 溫度計對比，偏差超 ±0.5℃/±0.02MPa 時重新校準）；
• 通訊與報警測試：測試 RS485/4~20mA 通訊（數據傳輸成功率≥99.9%）；模擬流量超 50m³/h，檢查是否觸發超量程報警（響應時間≤2 秒）。

2. 故障排查：

• 流量誤差大：發生體涂層磨損（補涂碳化鎢）、液體黏度超標（＞50mPa?s，需更換流量計類型）、管道內徑參數錯誤（應為 45mm，誤設為 40mm 會導致誤差超 ±10%）；
• 無信號 / 信號弱：傳感器線纜斷線（用萬用表測通斷）、液體含氣泡（排氣后重新校準）、壓電晶片老化（輸出信號幅值低于 80mV 時更換）；
• 通訊中斷：RS485 線接反（調換 A/B 線）、4~20mA 信號短路（檢查線纜絕緣）、IP 地址沖突（重新設置模塊 IP）；
• 泄漏：法蘭密封墊老化（更換）、螺紋生料帶不足（補纏 2-3 圈）、測量管焊接缺陷（補焊密封）。

五、總結

dn40 液體流量計（渦街式）通過 “低阻流場設計、微型發生體優化、高靈敏度傳感器、多場景耐腐適配” 的核心優勢，精準解決了 dn40 中小口徑液體管道 “壓損大、小流量不準、易腐蝕” 的痛點，其 ±1.0% 的測量精度、5-8 年的維護周期、緊湊型安裝設計，使其成為工業冷卻、化工配料、市政供水等場景的理想計量設備 —— 既保障液體輸送的精準計量與貿易結算公平，又通過低耗節能與智能化功能，降低企業與市政的運營成本。
在選型與使用中，需緊扣 “介質特性定材質（清潔選 304 + 碳化鎢、弱腐蝕選 316L / 哈氏合金）、安裝場景定結構（管道井選螺紋式、車間選法蘭式）、計量需求定精度（貿易結算選 1.0 級 + CPA、監控選 1.5 級）” 的原則，結合 dn40 管道的中低流量、小空間特點，通過規范安裝與針對性維護，充分發揮其 “精準計量 - 低耗節能 - 易裝耐用” 的一體化價值。
未來，隨著工業智能化與市政精細化的深度發展，該設備將進一步整合 AI 流量預測（基于歷史數據優化泵組運行）、無線供電（適配無市電場景）功能，同時提升耐黏附性能（如發生體表面噴涂防黏涂層），持續為 dn40 及類似中小口徑液體管道計量提供更智能、更可靠的技術支撐，助力工業生產與城市運營的節能化、精準化升級。
